電路中的電源是電子設備中的基礎組件之一。電源可以根據其特性分為電壓源和電流源，它們在電路中有著不同的作用和行為。理解電壓源和電流源的概念對于電路設計和分析至關重要。

　　電壓源

　　電壓源是一種提供恒定電壓的電子元件。它的特點是無論負載電阻的變化如何，都能夠維持其輸出電壓。在電路中，電壓源通常表示為一個理想的電動勢，即一個恒定的電壓值與電路的兩個端口相連。電壓源的符號表示為一個平行的線段，類似于兩個平行的導線。

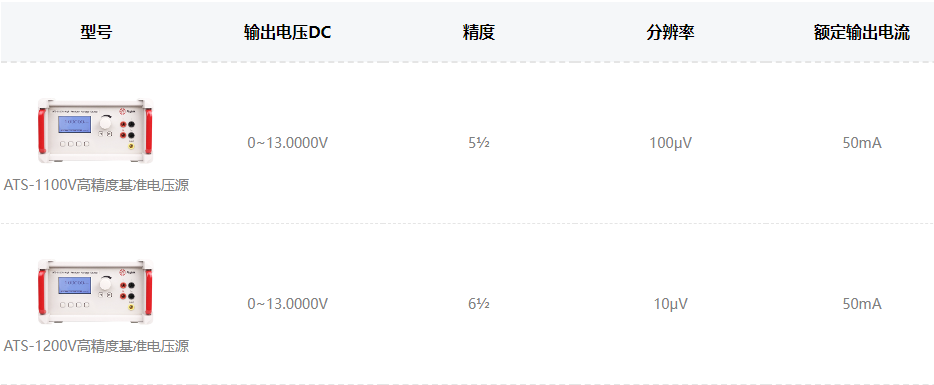

　　圖：ATS-1000V系列基準電壓源指標參數

　　理想電壓源

　　理想電壓源的特性包括：

　　恒定電壓輸出：無論負載電阻的變化，理想電壓源能夠始終提供恒定的電壓。

　　內部電阻為零：理想電壓源的內部電阻被假定為零，這意味著它能夠提供任意大小的電流以維持恒定的電壓。

　　不考慮能量消耗：理想電壓源不消耗能量，因此它能夠持續地提供恒定的電壓。

　　電流源

　　電流源是一種提供恒定電流的電子元件。與電壓源類似，電流源能夠保持其輸出電流在電路中的恒定。在電路圖中，電流源通常表示為一個恒定電流的箭頭，連接到電路的兩個端口。

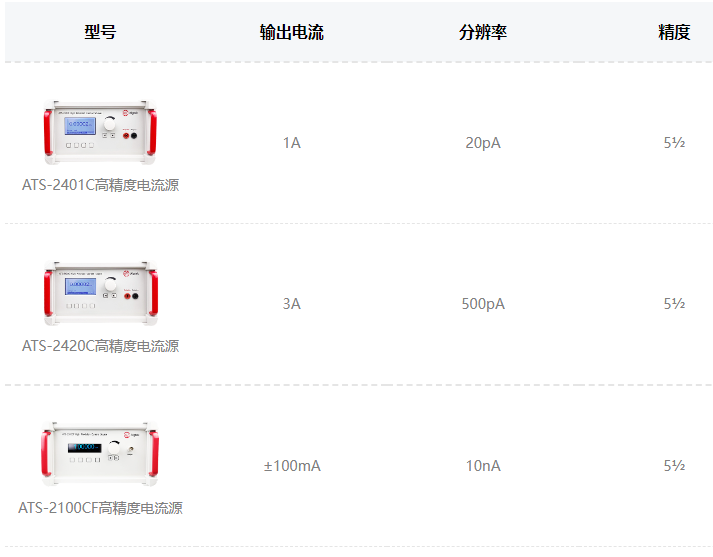

　　圖：ATS-2000C系列高精度電流源指標參數

　　理想電流源

　　理想電流源的特性包括：

　　恒定電流輸出：無論電路中的負載電阻如何變化，理想電流源都能夠提供恒定的電流輸出。

　　內部電阻為無窮大：理想電流源的內部電阻被假定為無窮大，因此它能夠提供恒定的電流而不受負載電阻變化的影響。

　　不考慮能量消耗：理想電流源也不消耗能量，因此它能夠持續地提供恒定的電流。

　　區別與應用

　　電壓源和電流源在電路中有著不同的應用和行為：

　　負載影響：電壓源能夠保持其輸出電壓，不受負載電阻的影響；而電流源則保持輸出電流恒定，不受負載電阻變化的影響。

　　理想性質：在理想情況下，理想電壓源的內部電阻為零，而理想電流源的內部電阻為無窮大。

　　應用領域：電壓源通常用于驅動需要特定電壓的電路或元件，例如電子器件或電路的供電；而電流源則常用于驅動需要特定電流的應用，例如一些傳感器或特定電路中。

　　實際電源的特性

　　盡管理想電壓源和理想電流源對于理論分析很有用，但實際電源往往會(huì )有一些非理想的特性。例如，現實中的電源可能會(huì )有一定的內部電阻，電壓源在承受重負載時可能出現電壓下降，電流源在開路時可能會(huì )出現電壓漂移等。

　　電壓源和電流源是電路中常見的兩種基本電子元件，它們分別提供恒定的電壓和電流。理解它們的特性和行為對于設計和分析電路至關重要。在實際應用中，工程師需要考慮電源的實際特性，并根據具體需求選擇適當的電源類型來滿足電路的要求。
